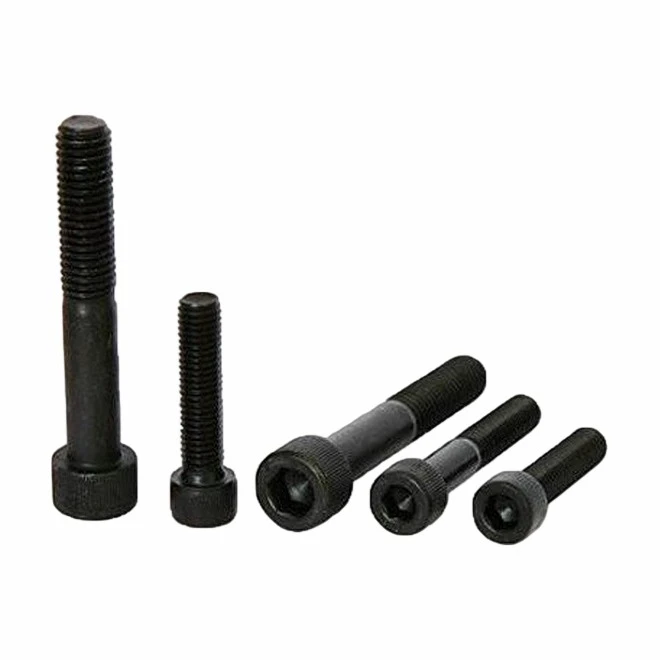

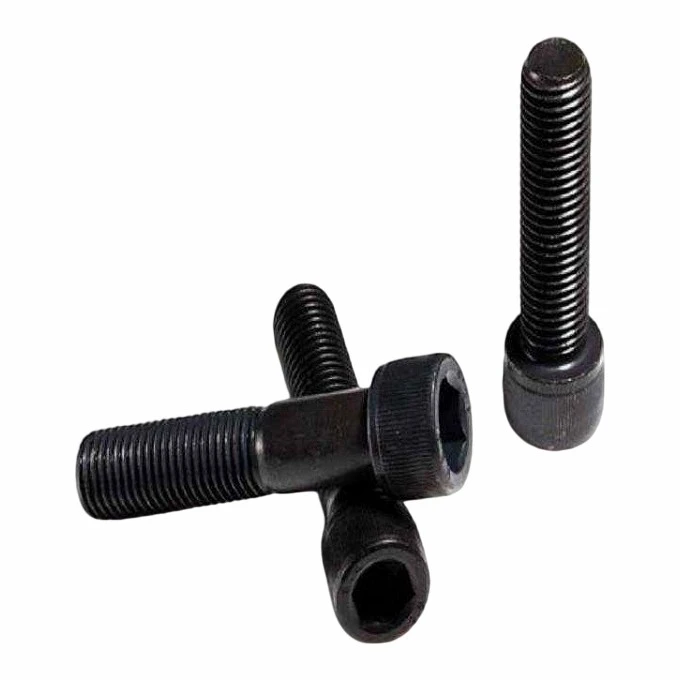

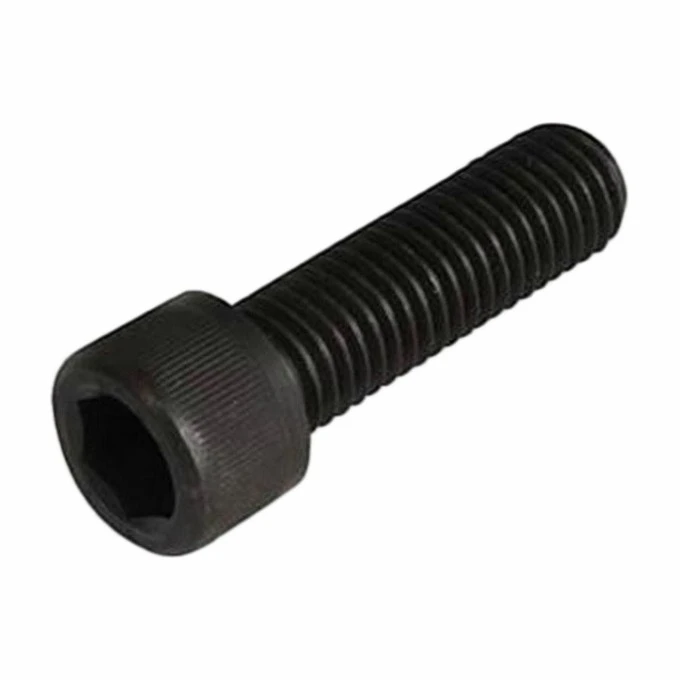

Pagrindinė produkto informacija
- Produkto pavadinimas: DIN 912 šešiakampės galvutės varžtas (4.8 klasė), paprastai žinomas kaip varžtas su galvute arba šešiakampiu lizdu
- Standartai: Vokietijos pramonės standartas DIN 912 (atitinka tarptautinį standartą ISO 4762 ir Kinijos nacionalinį standartą GB/T 70.1)
- Stiprumo laipsnis: 4.8 klasė (standartinė anglies plieno bazė, vardinis tempiamasis stipris 400 MPa, takumo riba 320 MPa)
- Medžiaga: aukštos -kokybės vidutinės- ir mažai{2}}anglies plienas (Q235, 35# plienas)
- Paviršiaus apdorojimas: juodinimas (oksidacija), cinkavimas (mėlynas{0}}baltas cinkas / spalvotas cinkas), karštasis{1}} cinkavimas ir kt. (pritaikoma)
- Produkto savybės: Cilindrinė galvutė + vidinis šešiabriaunis lizdas; montavimui reikalingas vidinis šešiabriaunis raktas
Pagrindiniai privalumai
Griežtai atitinkančios DIN 912 standartą, šios tvirtinimo detalės turi tikslius ir vienodus matmenis, sriegius ir pavaros lizdus, todėl yra suderinamos su pasauliniais įrangos ir surinkimo reikalavimais. Tai užtikrina be rūpesčių-tarpvalstybinį-pirkimą ir įrangos priežiūrą.
Kompaktiška cilindrinės galvutės konstrukcija tinka ankštose montavimo vietose. Vidinis šešiabriaunis lizdas tiksliai susijungia su veržliarakčiais, užtikrinant tolygų sukimo momento perdavimą ir neleidžiant slysti, todėl montavimas yra efektyvus ir patikimas.
4.8 klasė siūlo geriausią kainos ir kokybės santykį. Jo mechaninės savybės atitinka daugumos bendrųjų pritaikymų poreikius, užtikrindamos kontroliuojamas išlaidas ir platų pritaikymą. Tai pagrindinė standartinė mechaninės įrangos, instrumentų, baldų ir techninės įrangos tvirtinimo detalė.
Apima visą diapazoną nuo M3 iki M24, su viso ilgio parinktimis ir pasirinkimu tarp visos-sriegio ir pusės{3}}sriegio. Mes palaikome tiek masines atsargas, tiek individualizuotą gamybą.
Tipinės programos
- Bendrosios technikos, staklių ir automatizuotos įrangos surinkimas
- Elektroninių gaminių, prietaisų ir buitinės technikos tvirtinimas
- Baldų surinkimas, techninės įrangos gaminiai ir metalinių rėmų jungtys
- Pastatų apdaila, geležinkelio tranzitas ir transporto priemonių priežiūra
- Ne{0}}sunkūs{1}} tvirtinimo elementai, kuriems reikia vidutinio stiprumo ir kompaktiško montavimo
DIN 912 klasės bendrųjų matmenų lentelė 4.8
(1) Pagrindiniai matmenų parametrai (standartinės vertės)
|
Siūlų specifikacijos d |
PikisP (mm) |
Galvos skersmuodk (maks., mm) |
Galvos aukštisk (maks., mm) |
Šešiakampio lizdo pusės ilgiss (mm) |
Šešiakampio lizdo gylist (min., mm) |
|
M3 |
0.5 |
5.5 |
3.0 |
2.5 |
1.6 |
|
M4 |
0.7 |
7.0 |
4.0 |
3.0 |
2.0 |
|
M5 |
0.8 |
8.5 |
5.0 |
4.0 |
2.5 |
|
M6 |
1.0 |
10.0 |
6.0 |
5.0 |
3.0 |
|
M8 |
1.25 |
13.0 |
8.0 |
6.0 |
4.0 |
|
M10 |
1.5 |
16.0 |
10.0 |
8.0 |
5.0 |
|
M12 |
1.75 |
18.0 |
12.0 |
10.0 |
6.0 |
|
M14 |
2.0 |
21.0 |
14.0 |
12.0 |
7.0 |
|
M16 |
2.0 |
24.0 |
16.0 |
14.0 |
8.0 |
|
M20 |
2.5 |
30.0 |
20.0 |
17.0 |
10.0 |
|
M24 |
3.0 |
36.0 |
24.0 |
19.0 |
12.0 |
(2) Bendro ilgio serija (mm)
- Standartiniai ilgiai L: 6, 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100
- Ilgio žymėjimas: pvz., M8×30 (sriegis M8, ilgis 30 mm); ilgiai, mažesni arba lygūs koto ilgiui b yra pilnai-sriegiuoti, > b yra pusiau-sriegiuoti
Užsakymo ir pakavimo instrukcijos (praktinė informacija nepriklausomoms svetainėms)
- Užsakymo formatas: specifikacija (DIN 912) + sriegio skersmuo + ilgis + stiprumo laipsnis + paviršiaus apdaila; Pavyzdys: DIN 912 M8×30 4.8 klasė Pajuodęs
- Pakuotės specifikacijos: Mažos dėžutės (100/500 vnt.), kartoninės dėžutės (25 kg/dėžutė); Galimos neutralios arba firminės pakuotės
- Pristatymo talpa: standartinės specifikacijos pristatomos per 48 valandas; individualūs užsakymai per 7-15 dienų
